HERZ átadóállomás
Decentralizált melegvíz-előállítás fűtéscsatlakozással

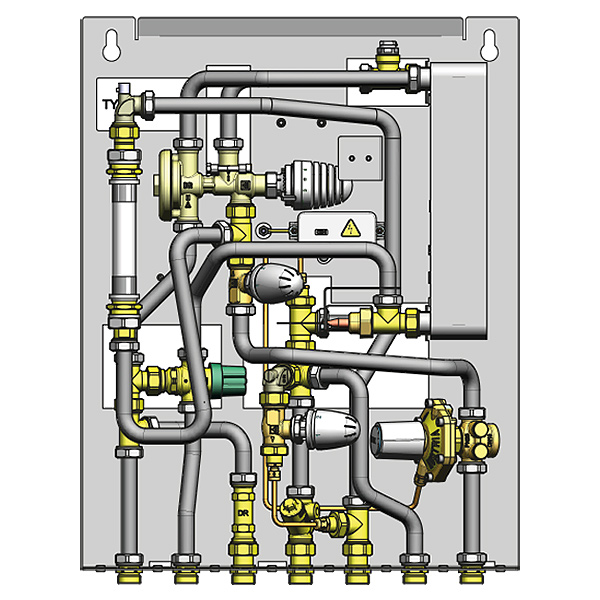

WÜS Kärnten, kompakt átadóállomás radiátoros fűtéshez és
melegvíz-előállításhoz hőcserélőn keresztül. Állandó rendelkezésre
állás. Központi szabályozó működteti a nyomás és a hőmérséklet
függvényében. Szerelés süllyesztett és fal elötti kivitelben
lehetséges.
A csőcsatlakozás az állomáshoz szabadalmaztatott
szerelőkonzolon keresztül történhet.
A következőket tartalmazza:
· rézforrasztott aszimmetrikus rozsdamentes acéllemez hőcserélő
· szabadalmaztatott és WRAS tanúsított nyomás- és
hőmérsékletszabályozó a forróvíz hőmérsékletének központi
szabályozásához
· védelem a forrázástól az integrált HERZ ivóvizes keverőszeleppel
· nyomáskülönbség-szabályozó, 13 kPa-on rögzítve, integrált zóna
szelep M 28 x 1,5 mm; emelkedés 4 mm
· termomotor nyomáskülönbség-szabályozóra történő
felszereléshez; 230 V, 50 Hz, normál esetben zárt
· állandórendelkezésre állás nyári üzemben is, hőmérséklet
szabályozott bypass áramkörrel, rögzített 45° C-on
· visszatérő-hőmérséklet-szabályozó a radiátoros kör
visszatérőjében
· hidegvíz-mérő adapter 80 mm - G 3/4 cinkkiválásmentes
sárgaréz, folyamatos működéshez megfelelő
· hőmennyiségmérő adapter 190 mm - G 1 cinkkiválásmentes
sárgaréz, folyamatos működéshez megfelelő
· szűrő finom szűrővel a primer előremenőben
max. üzemi hőmérséklet                                            90°C,
max. üzemi nyomás                                                10 bar,
min. stat. hideg víznyomás                                      2,8 bar,
csapolóteljesítmény                               15 l/perc (10/50°C),
hőcserélő teljesítmény                                              42 kW,
max. nyomáskülönbség                                             2 bar
Tartozékok külön rendelése:
- HERZ szerelőkonzol                                       1 4008 53
- HERZ süllyesztett doboz                                 1 4008 40
- HERZ ajtó                                                     1 4008 42
- HERZ mérő, szabályozó, töltő-ürítő szett          1 4008 98
- HERZ érzékelő tartó hőmérséklet-érzékelőhöz
(M 10 x 1)                                                      1 4111 60

1 4022 19 - mint az 1 4008 35, de 18 l/min csapolóteljesítménnyel. Hőcserélő teljesítmény 51 kW.
