HERZ átadóállomás
Decentralizált melegvíz-előállítás fűtéscsatlakozással

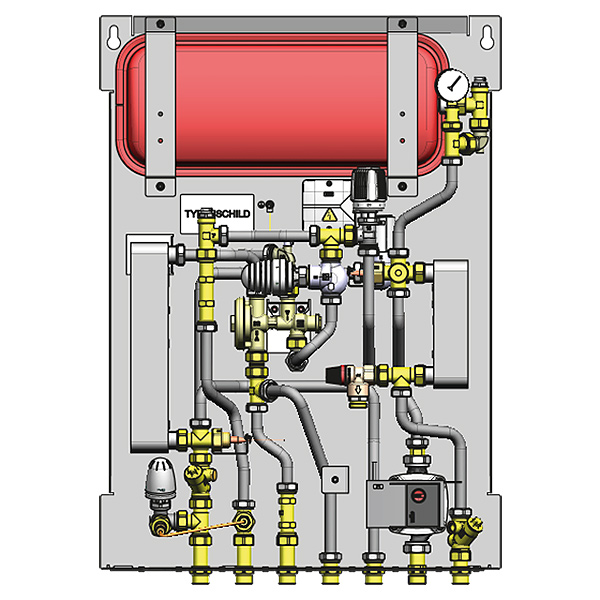

WÜS MANCHESTER, kompakt átadóállomás radiátoros fűtéshez és
melegvíz-előállításhoz hőcserélőn keresztül. Állandó rendelkezésre
állás. Központi szabályozó működteti a nyomás és a hőmérséklet
függvényében. Szerelés süllyesztett vagy falon kívül lehetséges.
A csőcsatlakozás az állomáshoz szabadalmaztatott
szerelőkonzolon keresztül történhet.
A következőket tartalmazza:
· rézforrasztott aszimmetrikus rozsdamentes acéllemez hőcserélő
· második hőcserélő a fűtési oldalon
· szabadalmaztatott és WRAS tanúsított nyomás- és
hőmérsékletszabályozó a forróvíz hőmérsékletének központi
szabályozásához
· szivattyú a fűtési oldalon
· zóna szelep szobahőmérséklet-szabályozáshoz; M 28 x 1,5 mmes
csatlakozással
· termomotor a zónaszelephez; 230 V, 50 Hz, normál esetben zárt
· visszatérő-hőmérséklet-korlátozó az alacsony visszatérő
hőmérsékletért
· állandórendelkezésre állás nyári üzemben is, hőmérséklet
szabályozott bypass áramkörrel, rögzített 45° C-on
· hidegvíz-mérő adapter 80 mm - G 3/4 cinkkiválásmentes
sárgaréz, folyamatos működéshez megfelelő
· hőmennyiségmérő adapter 110 mm - G 3/4 cinkkiválásmentes
sárgaréz, folyamatos működéshez megfelelő
· gyorslégtelenítő
· membrános zárt tágulási tartály a szekunder oldalon
· membrános biztonsági szelep 3 baros a szekunder oldalon
· szűrő finom szűrővel a primer előremenőben
· szűrő finom szűrővel a szekunder visszatérőben
max. üzemi hőmérséklet                                         90°C,
max. üzemi nyomás                                             10 bar,
max. fűtőteljesítmény                                            10 kW
min. stat. hideg víznyomás                                   2,8 bar,
csapolóteljesítmény                            15 l/perc (10/50°C),
hőcserélő teljesítmény                                           42 kW,
max. nyomáskülönbség                                          2 bar
Tartozékok külön rendelése:
- HERZ szerelőkonzol                                             1 4008 04
- HERZ süllyesztett doboz                                       1 4008 85
- HERZ ajtó                                                           1 4008 86
- HERZ mérő, szabályozó, töltő-ürítő szett                1 4008 98
- HERZ érzékelő tartó hőmérséklet-érzékelőhöz
(M 10 x 1)                                                            1 4111 60
