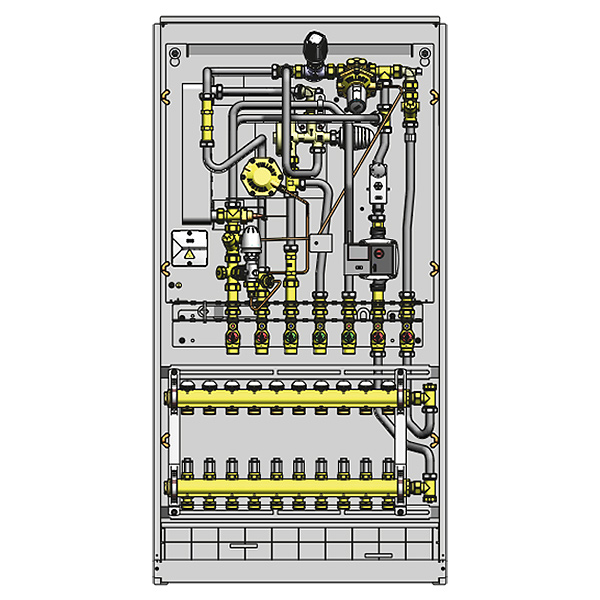

HERZ átadóállomás
Decentralizált melegvíz-előállítás padlófűtés-csatlakozással

WÜS Bregenz 15l/min, kompakt átadóállomás folyamatos alacsony
hőmérsékletű fűtéshez és melegvíz-előállításhoz hőcserélőn
keresztül. Szerelés süllyesztett kivitelben lehetséges.
A csőcsatlakozás az állomáshoz szabadalmaztatott
szerelőkonzolon keresztül történhet.
A következőket tartalmazza:
· rézforrasztott aszimmetrikus rozsdamentes acéllemez hőcserélő
· szabadalmaztatott és WRAS tanúsított nyomás- és
hőmérsékletszabályozó a forróvíz hőmérsékletének központi
szabályozásához integrált előnykapcsolással
· primer nyomáskülönbség-szabályozó 50 kPa
· szekunder nyomáskülönbség-szabályozó 13 kPa-on rögzítve,
integrált zóna szelep M 28 x 1,5 mm; emelkedés 4 mm
· termomotor a zónaszelephez; 230 V, 50 Hz, normál esetben zárt
· állandórendelkezésre állás nyári üzemben is, hőmérséklet
szabályozott bypass áramkörrel, rögzített 45° C-on
· rögzített értékszabályozás 20 °C - 50 °C közötti tartományban a
zónaszelepről tapintó érzékelővel, termosztáttal, szivattyúval
· szabadalmaztatott szerelőrendszer előszerelési konzollal
· hidegvíz-mérő adapter 80 mm - G 3/4 cinkkiválásmentes
sárgaréz, folyamatos működéshez megfelelő
· hőmennyiségmérő adapter 110 mm - G 3/4 cinkkiválásmentes
sárgaréz, folyamatos működéshez megfelelő
· szűrő finom szűrővel a primer előremenőben
· szűrő finom szűrővel a szekunder visszatérőben
· 3 körös osztó-gyűjtővel, áramlásmérővel, termosztatikus
felsőrésszel
max. üzemi hőmérséklet                             90°C,
max. üzemi nyomás                                 6 bar,
max. fűtési teljesítmény                          10 kW,
min. stat. hideg víznyomás                      2,8 bar,
csapolóteljesítmény                 15 l/perc (10/50°C),
hőcserélő teljesítmény                             42 kW
max. nyomáskülönbség                               2 bar
Tartozékok külön rendelése:
- HERZ érzékelő tartó hőmérséklet-érzékelőhöz
(M 10 x 1)                                               1 4022 46
