HERZ átadóállomás
Decentralizált melegvíz-előállítás fűtéscsatlakozással

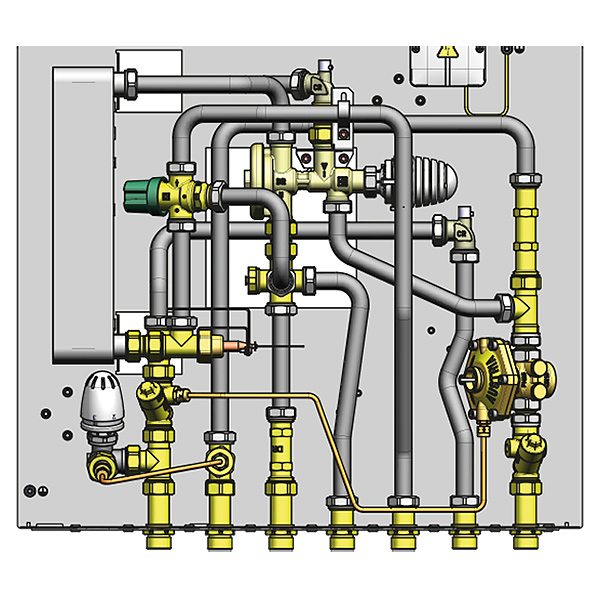

WÜS DELUXE, kompakt átadóállomás radiátoros fűtéshez és
melegvíz-előállításhoz hőcserélőn keresztül. Állandó rendelkezésre
állás. Központi szabályozó működteti a nyomás és a hőmérséklet
függvényében. Szerelés süllyesztett vagy falon kívül lehetséges.
A csőcsatlakozás az állomáshoz szabadalmaztatott
szerelőkonzolon keresztül történhet.
A következőket tartalmazza:
· rézforrasztott aszimmetrikus rozsdamentes acéllemez hőcserélő
· szabadalmaztatott és WRAS tanúsított nyomás- és
hőmérsékletszabályozó a forróvíz hőmérsékletének központi
szabályozásához
· védelem a forrázástól az integrált HERZ ivóvizes keverőszeleppel
· nyomáskülönbség-szabályozó, 23 kPa-on rögzítve, integrált zóna
szelep M 28 x 1,5 mm; emelkedés 4 mm
· termomotor nyomáskülönbség-szabályozóra történő
felszereléshez; 230 V, 50 Hz, normál esetben zárt
· állandórendelkezésre állás nyári üzemben is, hőmérséklet
szabályozott bypass áramkörrel, rögzített 45° C-on
· hidegvíz-mérő adapter 80 mm - G 3/4 cinkkiválásmentes
sárgaréz, folyamatos működéshez megfelelő
· hőmennyiségmérő adapter 110 mm - G 3/4 cinkkiválásmentes
sárgaréz, folyamatos működéshez megfelelő
· szűrő finom szűrővel a primer előremenőben
· szűrő finom szűrővel a szekunder visszatérőben
max. üzemi hőmérséklet                                           90°C,
max. üzemi nyomás                                               10 bar,
max. fűtőteljesítmény                                              10 kW
min. stat. hideg víznyomás                                     2,8 bar,
csapolóteljesítmény                              15 l/perc (10/50°C),
hőcserélő teljesítmény                                             42 kW,
max. nyomáskülönbség                                            2 bar
Tartozékok külön rendelése:
- HERZ szerelőkonzol                                                       1 4008 04
- HERZ süllyesztett doboz                                                 1 4008 06
- HERZ ajtó                                                                     1 4008 08
- HERZ mérő, szabályozó, töltő-ürítő szett                          1 4008 98
- HERZ érzékelő tartó hőmérséklet-érzékelőhöz (M 10 x 1)  1 4111 60

1 4022 17 - mint az 1 4008 22, de 18 l/min csapolóteljesítménnyel.
Hőcserélő teljesítmény 51 kW.

1 4008 90 - mint az 1 4008 22, de szigetelt csövekkel.
