HERZ átadóállomás
Decentralizált melegvíz-előállítás fűtéscsatlakozással

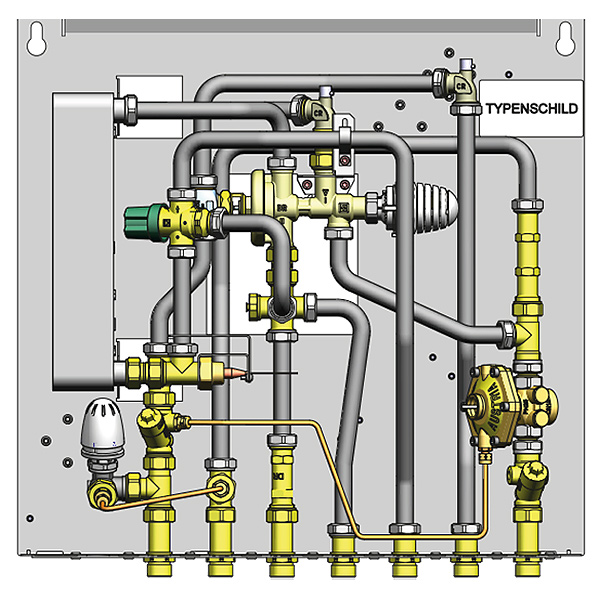

WÜS DELUXE előnykapcsolással, kompakt átadóállomás
radiátoros fűtéshez és melegvíz-előállításhoz hőcserélőn keresztül.
Állandó rendelkezésre állás. Központi szabályozó működteti a
nyomás és a hőmérséklet függvényében. Szerelés süllyesztett
vagy falon kívül lehetséges.
A csőcsatlakozás az állomáshoz szabadalmaztatott
szerelőkonzolon keresztül történhet.
A következőket tartalmazza:
· rézforrasztott aszimmetrikus rozsdamentes acéllemez hőcserélő
· szabadalmaztatott és WRAS tanúsított nyomás- és
hőmérsékletszabályozó a forróvíz hőmérsékletének központi
szabályozásához
· védelem a forrázástól az integrált HERZ ivóvizes keverőszeleppel
· nyomáskülönbség-szabályozó, 23 kPa-on rögzítve, integrált zóna
szelep M 28 x 1,5 mm; emelkedés 4 mm
· termomotor nyomáskülönbség-szabályozóra történő
felszereléshez; 230 V, 50 Hz, normál esetben zárt
· állandórendelkezésre állás nyári üzemben is, hőmérséklet
szabályozott bypass áramkörrel, rögzített 45° C-on
· hidegvíz-mérő adapter 80 mm - G 3/4 cinkkiválásmentes
sárgaréz, folyamatos működéshez megfelelő
· hőmennyiségmérő adapter 110 mm - G 3/4 cinkkiválásmentes
sárgaréz, folyamatos működéshez megfelelő
· szűrő finom szűrővel a primer előremenőben
· szűrő finom szűrővel a szekunder visszatérőben
max. üzemi hőmérséklet                               90°C,
max. üzemi nyomás                                   10 bar,
max. fűtőteljesítmény                                 10 kW
min. stat. hideg víznyomás                         2,8 bar,
csapolóteljesítmény                  15 l/perc (10/50°C),
hőcserélő teljesítmény                                 42 kW,
max. nyomáskülönbség                                2 bar
Tartozékok külön rendelése:
- HERZ szerelőkonzol                                        1 4008 04
- HERZ süllyesztett doboz                                  1 4008 06
- HERZ ajtó                                                      1 4008 08
- HERZ mérő, szabályozó, töltő-ürítő szett           1 4008 98
- HERZ érzékelő tartó hőmérséklet-érzékelőhöz
(M 10 x 1)                                                       1 4111 60

1 4022 16 - mint az 1 4008 20, de 18 l/min csapolóteljesítménnyel. Hőcserélő teljesítmény 51 kW.

1 4022 21 - mint az 1 4008 20, de 22 l/min csapolóteljesítménnyel. Hőcserélő teljesítmény 60 kW.
