HERZ átadóállomás
Decentralizált melegvíz-előállítás padlófűtés-csatlakozással

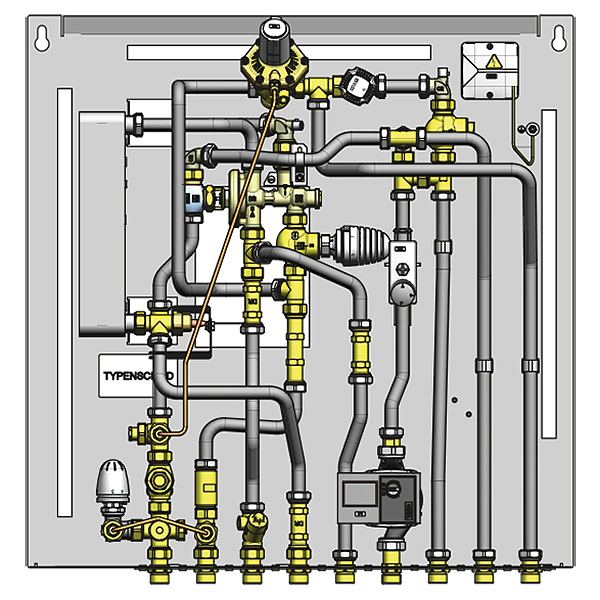

WÜS SALZBURG NT radiátor kimenettel, kompakt átadóállomás
folyamatos alacsony hőmérsékletű fűtéshez, radiátor kimenethez és
melegvíz-előállításhoz hőcserélőn keresztül. Állandó rendelkezésre
állás. Szerelés süllyesztett és fal elötti kivitelben lehetséges.
A csőcsatlakozás az állomáshoz szabadalmaztatott
szerelőkonzolon keresztül történhet.
A következőket tartalmazza:
· rézforrasztott aszimmetrikus rozsdamentes acéllemez hőcserélő
· szabadalmaztatott és WRAS tanúsított nyomás- és
hőmérsékletszabályozó a forróvíz hőmérsékletének központi
szabályozásához integrált előnykapcsolással
· nyomáskülönbség-szabályozó, 23 kPa-on rögzítve, integrált zóna
szelep M 28 x 1,5 mm; emelkedés 4 mm
· termomotor a zónaszelephez; 230 V, 50 Hz, normál esetben zárt
· állandórendelkezésre állás nyári üzemben is, hőmérséklet
szabályozott bypass áramkörrel, rögzített 45° C-on
· rögzített értékszabályozás 20 °C - 50 °C közötti tartományban
a zónaszelepről tapintó érzékelővel, termosztáttal, biztonsági
termosztáttal, szivattyúval
· hidegvíz-mérő adapter 80 mm - G 3/4 cinkkiválásmentes
sárgaréz, folyamatos működéshez megfelelő
· vízmérő adapter 80 mm - G 3/4 cinkkiválásmentes sárgaréz,
folyamatos működéshez megfelelő
· melegvíz-mérő adapter 80 mm - G 3/4 cinkkiválásmentes
sárgaréz, folyamatos működéshez megfelelő
· hőmennyiségmérő adapter 110 mm - G 3/4 cinkkiválásmentes
sárgaréz, folyamatos működéshez megfelelő
· szűrő finom szűrővel a primer előremenőben
· szűrő finom szűrővel a szekunder visszatérőben
· szűrő finom szűrővel a hidegvíz bemenetnél
max. üzemi nyomás                                        10 bar
max. fűtési teljesítmény                                 10 kW
min. stat. hideg víznyomás                               2,8 bar,
csapolóteljesítmény                          15 l/perc (10/45°C),
hőcserélő teljesítmény                                     37 kW
max. nyomáskülönbség                                       2 bar
Tartozékok külön rendelése:
- HERZ szerelőkonzol                                                     1 4024 03
- HERZ süllyesztett doboz előszerelési konzollal                1 4024 04
- HERZ ajtó                                                                   1 4024 08
- HERZ nyomáskülönbség-szabályozó készlet,
25-60 kPa                                                                    1 4024 19
- HERZ érzékelő tartó hőmérséklet-érzékelőhöz
(M 10 x 1)                                                                    1 4022 46
- HERZ vakolat alatti szerelő doboz ajtóval, kerettel, fehér (RAL 9003),
porszórt, szerelőkonzol, osztó-gyűjtő áramlásmérővel és
termosztatikus felsőrésszel

1 4024 10 - de szigetelt csövekkel, csapolóteljesítmény 15 l/perc (10/45°C), hőcserélő teljesítmény 37 kW

1 4024 16 - csapolóteljesítmény 18 l/perc (10/45°C), hőcserélő teljesítmény 42 kW

1 4024 15 - de szigetelt csövekkel, csapolóteljesítmény 18 l/perc (10/45°C), hőcserélő teljesítmény 42 kW
