HERZ átadóállomás
Decentralizált melegvíz-előállítás padlófűtés-csatlakozással

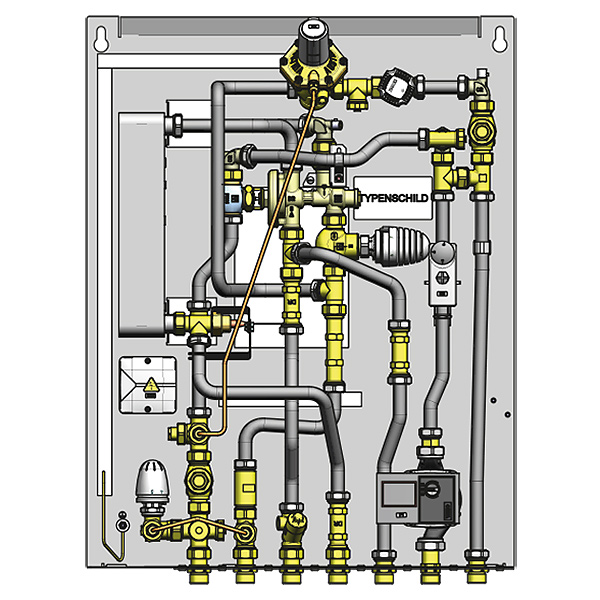

WÜS SALZBURG NT, kompakt átadóállomás folyamatos alacsony
hőmérsékletű fűtéshez és melegvíz-előállításhoz hőcserélőn
keresztül. Állandó rendelkezésre állás. Szerelés süllyesztett és fal
elötti kivitelben lehetséges.
A csőcsatlakozás az állomáshoz szabadalmaztatott
szerelőkonzolon keresztül történhet.
A következőket tartalmazza:
· rézforrasztott aszimmetrikus rozsdamentes acéllemez hőcserélő
· szabadalmaztatott és WRAS tanúsított nyomás- és
hőmérsékletszabályozó a forróvíz hőmérsékletének központi
szabályozásához integrált előnykapcsolással
· nyomáskülönbség-szabályozó, 23 kPa-on rögzítve, integrált zóna
szelep M 28 x 1,5 mm; emelkedés 4 mm
· termomotor a zónaszelephez; 230 V, 50 Hz, normál esetben zárt
· állandórendelkezésre állás nyári üzemben is, hőmérséklet
szabályozott bypass áramkörrel, rögzített 45° C-on
· rögzített értékszabályozás 20 °C - 50 °C közötti tartományban
a zónaszelepről tapintó érzékelővel, termosztáttal, biztonsági
termosztáttal, szivattyúval
· hidegvíz-mérő adapter 80 mm - G 3/4 cinkkiválásmentes
sárgaréz, folyamatos működéshez megfelelő
· melegvíz-mérő adapter 80 mm - G 3/4 cinkkiválásmentes
sárgaréz, folyamatos működéshez megfelelő
· hőmennyiségmérő adapter 110 mm - G 3/4 cinkkiválásmentes
sárgaréz, folyamatos működéshez megfelelő
· szűrő finom szűrővel a primer előremenőben
· szűrő finom szűrővel a szekunder visszatérőben
· szűrő finom szűrővel a hidegvíz bemenetnél
max. üzemi nyomás                                    10 bar
max. fűtési teljesítmény                             10 kW
min. stat. hideg víznyomás                         2,8 bar,
csapolóteljesítmény                    15 l/perc (10/45°C),
hőcserélő teljesítmény                               37 kW
max. nyomáskülönbség                                 2 bar
Tartozékok külön rendelése:
- HERZ szerelőkonzol                                         1 4024 02
- HERZ süllyesztett doboz előszerelési konzollal             1 4024 05
- HERZ ajtó                                                  1 4024 09
- HERZ nyomáskülönbség-szabályozó készlet,
25-60 kPa                                                    1 4024 19
- HERZ érzékelő tartó hőmérséklet-érzékelőhöz
(M 10 x 1)                                                   1 4022 46
- HERZ vakolat alatti szerelő doboz ajtóval, kerettel, fehér
(RAL 9003), porszórt, szerelőkonzol, osztó-gyűjtő áramlásmérővel
és termosztatikus felsőrésszel

1 4024 12 - de szigetelt csövekkel, csapolóteljesítmény 15 l/perc (10/45°C), hőcserélő teljesítmény 37 kW

1 4024 18 - csapolóteljesítmény 18 l/perc (10/45°C), hőcserélő teljesítmény 42 kW

1 4024 17 - de szigetelt csövekkel, csapolóteljesítmény 18 l/perc (10/45°C), hőcserélő teljesítmény 42 kW
